您現在所在位置： 首頁?產品中心?WAFER貼片插座

WAFER貼片插座

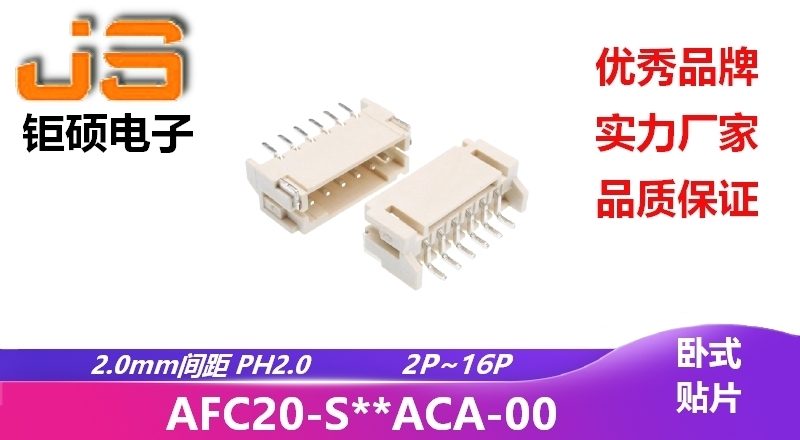

2.0mm PH2.0 (AFC20-S**ACA-00)

發布時間：2022-12-12   點擊量：2099

2.0mm PH2.0 (AFC20-S**ACA-00)
  • 2.0mm PH2.0 (AFC20-S**ACA-00)

品牌：JS鉅碩電子

型號：AFC20-S**ACA-00 （**表示PIN數）

名稱：2.0mm立式貼片PH2.0

類型：WAFER貼片連接器 2.0mm系列

分類： SMT ZIF

應用：醫療器械、智能家居、航天軍工等

針位：02-16P （此圖紙范圍）



點擊資料下載



名 稱  Name

參數 Parameter

 主體 Main Body

 LCP(本色)  UL 94V-0

 端子 Sit Uip

 磷青銅C5191 Phosphor Bronze

 焊片 Contact

 磷青銅C5191 Phosphor Bronze

 金屬電鍍 Metal Electroplating

 金屬鍍錫 Metal tinning

 最大容許電壓 Rated Voltage(MAX)

 250V

 最大容許電流 Rated Current(MAX)

 2A

 使用溫度范圍 Ambient Temperature Range

 -45℃ ～ +85℃
